本文所述的適合W斷塊的驅油用兩性／陰離子復配黏彈性體系既在一定程度上彌補了陰離子表面活性劑不耐鹽的缺陷，又減少了造價較高的兩性表面活性劑的用量；既能達到低界面張力而起到普通驅油用表面活性劑的作用，又可以起到驅油用低分子聚合物的流度控制作用，從而有效提高低滲透油層的采收率，具有很大的實際價值與應用潛力。

本文采用長鏈酰胺甜菜堿（兩性表面活性劑）與芥酸鈉（陰離子表面活性劑）復配，依據Rubi-ngh規則溶液理論計算了其相互作用參數βm，結合ESEM表征的微觀形貌，對其表觀黏度與降低界（表）面張力的室內性能做了評價。

表面張力測試

參照GB／T 11276—2007國家標準，用表面張力儀測試室溫下（25℃）不同質量分數VES J的表面張力。

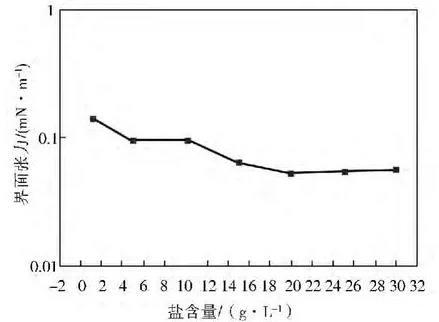

不同含鹽量對表面活性劑界面張力的影響

結論：

a.當長鏈酰胺基甜菜堿與芥酸鈉以3∶7比例復配時二者能產生較好的協同效應，相互作用參數βm＜0，CMCm低至2.45×10-4mol／L。

b.黏濃曲線體現出VES J良好的增黏特性，且在質量分數為0.02%時可使與W斷塊原油間油水界面張力降至10-2數量級；一定質量分數的無機鹽對黏彈性表面活性劑VES J的黏度特性產生積極影響，且體系可在礦化度30g／L時達到10-2數量級的界面張力，體現了復配體系良好的耐鹽特性；90℃較25℃黏度保留率達到74.6%，W地層溫度（65℃）有利于發揮體系降低油水界面張力能力。

c.通過ESEM觀測到無機鹽可使VES J的網絡結構的物理交聯點增多，結構較無鹽時致密，網絡結構明顯，進而體現出黏性特征。

d.在65℃條件下老化120d后黏度保留率在70%以上，界面張力90d后仍能達到10-1數量級。顯示出較好的老化特性，有很強的實際意義。
