摘要

環境法規對長鏈氟碳表面活性劑的限制日益嚴格，而短鏈復配體系協同機制尚未明確，這制約了高效環保滅火劑的開發進程。系統梳理了短鏈氟碳滅火劑分子工程策略（鏈長調控、兩性離子設計）與復配技術（氟碳/碳氫協同）優化路徑；通過對現有研究的梳理發現，C4—C6短鏈表面活性劑在活性與環境友好性之間能實現較好的平衡，復配體系可顯著降低臨界膠束濃度與氟用量，同時提升泡沫穩定性；歸納了復配協同機制，包括陰/陽離子靜電作用促進致密膜形成、構象匹配抑制水相遷移等，并總結了從微觀分子排布到宏觀性能（如界面張力與泡沫穩定性）的定量關聯規律。研究結果為理解復配機制、推動滅火劑的合理設計提供了理論參考。

高效滅火化學品的研發對保障人民生命財產安全至關重要。水成膜泡沫（AFFF）憑借氟碳表面活性劑優異的表面活性，可在燃料表面快速形成水膜隔離層，是撲滅易燃液體火災的有效手段。然而，傳統長鏈（C8—C10）氟碳表面活性劑因環境持久性、生物累積性及潛在毒性已被限制使用，開發高效環保的新型替代品成為迫切需求。

短鏈（C4—C6）氟碳表面活性劑因其顯著提升的生物降解性和低環境風險成為理想選擇，其部分性能甚至優于傳統長鏈產品。當前研究主要聚焦于以下三方面：分子結構優化（調控極性頭基/疏水鏈平衡性能），復配技術應用（與碳氫表面活性劑協同提升表面活性、泡沫穩定性及滅火效能），作用機理深化（界面微觀行為解析）。但是，短鏈氟碳復配體系仍面臨關鍵挑戰，混合組分間復雜的相互作用、界面吸附層動態結構及微觀構效關系尚不明確，亟需深入探究其協同機制。

傳統實驗方法在研究界面動態行為時存在周期長、成本高及難以直接觀測等局限。分子動力學（MD）模擬通過原子尺度再現多相系統（如氣/液界面）的結構演變，可為突破上述瓶頸提供強大工具：直觀揭示分子吸附、取向排列及單層膜形成過程；解析復配體系的協同本質（如分子間作用力、空間互補性）；關聯微觀機制與宏觀性能（如界面張力），彌補傳統手段（接觸角測量、冷凍電鏡等）的不足。隨著計算能力與力場模型的完善，MD模擬在表面活性劑研究中的價值逐漸凸顯。MD模擬可經濟高效地解析界面分子結構（鏈伸展度、頭基水合、單層厚度）；適用于氟碳/碳氫及其復配體系，為實驗現象提供原子尺度解釋；精準闡明不同類型表面活性劑間的微觀協同機理。

本文聚焦短鏈氟碳泡沫滅火劑的最新進展及MD技術在復配體系研究中的應用現狀，重點評述了MD模擬解析界面微觀行為、聚集機制與協同效應的優勢與挑戰，為設計高效環保型氟碳滅火劑提供了理論支撐，并展望了未來發展方向。

1 短鏈氟碳泡沫滅火劑的研究進展與性能優化

1.1 環境驅動與分子設計策略

1.1.1 環境法規驅動：長鏈限制與短鏈轉型

全球對持久性有機污染物（POPs）管控的強化，促使對傳統長鏈全氟/多氟烷基化合物（如C8?PFAS）的限制。長鏈PFAS（如全氟辛酸PFOA、全氟辛烷磺酸PFOS）具有高環境持久性、生物累積性和潛在生態毒性，因此促使國際社會法規（如歐盟《REACH法規》、美國環保署EPA、《斯德哥爾摩公約》）和國內法規（中國《重點管控新污染物清單》（2023年））逐步淘汰或嚴格限制其應用。例如，《斯德哥爾摩公約》已將PFOS（附錄B，限制使用）和PFOA（附錄A，限期淘汰）納入管控，僅允許特定用途（如固定消防系統）在過渡期內豁免。這些法規強制要求開發環境友好型替代品，直接推動了滅火劑領域向短鏈（C4—C6）氟碳表面活性劑的戰略轉型。

1.1.2 短鏈替代的環境與生態優勢

相較于長鏈PFAS，短鏈氟碳表面活性劑的核心優勢在于其更優的環境相容性和更低的潛在生態風險：短鏈PFAS（如全氟己酸PFHxA、全氟丁烷磺酸PFBS）在環境中的半衰期顯著短于長鏈物質（如PFOA），其表面降解速率更快；短鏈PFAS的生物累積因子（BCF）遠低于長鏈物質，如PFOS在魚類肝臟中的BCF高達5 400 L/kg，遠超監管閾值，不能滿足生物累積性標準，而短鏈PFBS的BCF<1 L/kg，人體內半衰期數據也顯示巨大差異（PFBS約25.8 d，PFOS約4.6 a）；短鏈PFAS的降解終產物（如三氟乙酸）的環境風險通常低于長鏈降解產生的持久性全氟羧酸。因此，為克服短鏈（尤其是C?）表面活性劑性能的不足并最大化其環境優勢，當前研究的核心路徑之一在于對氟碳鏈長度與結構進行優化。具體而言，全氟己基結構（如全氟己基磺酸鹽）在環境可接受性和表面活性之間取得較好平衡，其表面張力可降至16.0～18.0 mN/m，接近甚至優于長鏈PFOS（約21.9 mN/m），而C?鏈（如PFBS）氟碳表面活性劑雖降解速度更快、生物累積性更低，但表面活性較弱，需通過后續結構修飾（如親水基、連接基設計）進行補償。

1.1.3 分子設計策略：面向環境可持續性的性能平衡

在復配協同增效方面，短鏈氟碳與碳氫表面活性劑（如烷基多糖苷）復配是提升性能、減少氟碳表面活性劑用量的有效策略。該復配體系可通過疏水作用與氫鍵網絡顯著降低臨界膠束濃度（CMC），使氟碳表面活性劑用量減少30%～50%，同時維持或增強泡沫性能；在親水基團與連接基設計方面，引入羧基（-COOH）、磺酸基（-SO3H）等陰離子基團提升分子水溶性，采用醚鍵（-O-）或亞甲基（-CH2-）等柔性連接基團降低分子剛性，以增強分子在界面的排列效率和適應性，提升表面活性。例如，全氟己基乙基磺酸鉀（C6F13OC2H4SO3K）中的醚鍵延長了有效疏水鏈，有助于提高泡沫穩定性。在兩性離子結構優化方面，開發甜菜堿型（如Capstone 1157）和氧化胺型等兩性離子氟碳表面活性劑，通過調控極性頭基的結構與電荷分布，可增強分子在氣/液界面的吸附能力，這類C?短鏈的表面活性劑在較低質量分數（如0.1%）下即可表現出優異的表面活性，表面張力可達到15.3～18.3 mN/m，且CMC可降至約8.050 0 mmol/L，滿足滅火泡沫所需的快速鋪展性和高效性。常見的短鏈氟碳類表面活性劑如圖1所示。

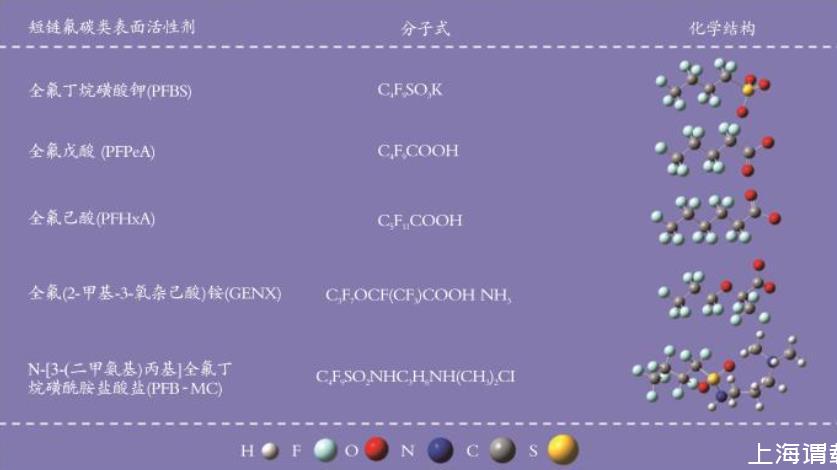

圖1   常見的短氟碳鏈表面活性劑
