3. 結(jié)果與討論

3.1 表面壓-面積等溫線分析

利用Kibron LB膜分析儀記錄的表面壓-面積(π-A)等溫線是表征單分子層成膜性能的重要依據(jù)。如圖1所示，C6DHQA和C16DMQA在氣-液界面均表現(xiàn)出典型的兩親性分子成膜特征。在較大的分子面積區(qū)域，表面壓接近于零，表明分子以氣態(tài)或氣-液擴(kuò)張態(tài)存在；隨著滑障壓縮，表面壓逐漸上升，經(jīng)歷液態(tài)擴(kuò)張相和凝聚相，最終達(dá)到固態(tài)堆積相。

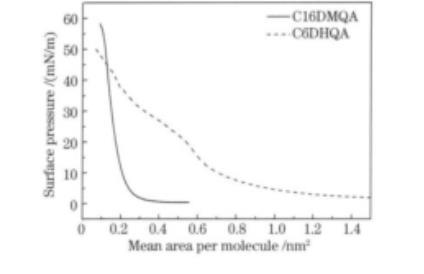

圖1 C6DHQA和C16DMQA的π-A等溫線(25℃)

C16DMQA的等溫線整體向更大的分子面積方向移動，其極限分子面積(外推至表面壓為零時的面積)約為0.85 nm2/分子，明顯大于C6DHQA的0.62 nm2/分子。這一差異主要源于C16DMQA較長的十六烷基鏈在氣-液界面占據(jù)更大的空間。值得注意的是，C16DMQA的等溫線在高壓區(qū)(>30 mN/m)表現(xiàn)出更陡峭的斜率，表明其單分子層具有更高的壓縮模量和更好的膜穩(wěn)定性。這歸因于長烷基鏈之間更強(qiáng)的疏水相互作用和范德華力，使分子在界面排列更加緊密有序。Kibron系統(tǒng)的高靈敏度傳感器(分辨率優(yōu)于0.01 mN/m)能夠精確捕捉等溫線中的細(xì)微變化，為判斷膜相態(tài)轉(zhuǎn)變提供了可靠依據(jù)。

通過Kibron系統(tǒng)的精確控制，我們選擇在25 mN/m的表面壓下進(jìn)行LB膜沉積。在此壓力下，兩種分子均處于穩(wěn)定的凝聚相狀態(tài)，單分子層具有良好的機(jī)械強(qiáng)度和均勻性，有利于獲得高質(zhì)量的轉(zhuǎn)移膜。

3.2 紫外-可見吸收光譜分析

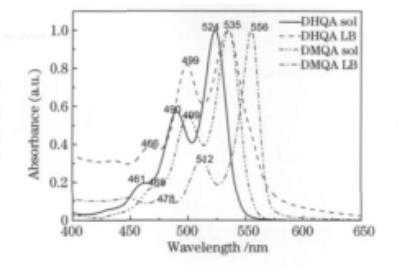

圖2 C6DHQA和C16DMQA的紫外-可見吸收光譜

圖2(a)顯示了兩種化合物在氯仿稀溶液中的紫外-可見吸收光譜。C6DHQA在約520 nm處表現(xiàn)出喹吖啶酮母核的特征吸收峰，歸屬于S?→S?的π-π 電子躍遷。相比之下，C16DMQA的吸收峰明顯紅移至約535 nm，且吸收帶略微變寬。這種紅移現(xiàn)象表明，隨著烷基鏈長度的增加，分子的有效共軛程度或分子內(nèi)電荷轉(zhuǎn)移特性發(fā)生改變，導(dǎo)致HOMO-LUMO能級間隔減小。長烷基鏈可能通過誘導(dǎo)效應(yīng)或改變分子的平面性和電子云分布，影響喹吖啶酮母核的電子結(jié)構(gòu)。

當(dāng)形成LB膜后[圖2(b)]，兩種材料的吸收光譜均較溶液狀態(tài)發(fā)生明顯紅移。C6DHQA的LB膜吸收峰位于約545 nm，較溶液紅移約25 nm；C16DMQA的LB膜吸收峰位于約560 nm，較溶液紅移約25 nm。這種紅移現(xiàn)象是有機(jī)染料分子形成J-聚集體的典型光譜特征。J-聚集體是由分子以"頭-尾"方式排列形成的一維或準(zhǔn)一維聚集體結(jié)構(gòu)，其激子能級分裂導(dǎo)致吸收峰紅移和可能的窄化。

C16DMQA的LB膜吸收峰較C6DHQA進(jìn)一步紅移約15 nm，且吸收帶明顯寬化。這表明在C16DMQA的LB膜中，J-聚集體的形成更為充分，分子間的激子耦合作用更強(qiáng)。長烷基鏈不僅增強(qiáng)了分子的疏水性，提高了在氣-液界面的穩(wěn)定性，更重要的是，它通過調(diào)節(jié)分子的空間位阻和堆積方式，促進(jìn)了分子間π-π相互作用的有效重疊，從而形成了更大尺寸或更有序的聚集體結(jié)構(gòu)。

3.3 穩(wěn)態(tài)熒光光譜分析

圖3 C6DHQA和C16DMQA在氯仿溶液(a)和LB膜(b)中的熒光發(fā)射光譜(激發(fā)波長480 nm)

熒光光譜研究揭示了分子激發(fā)態(tài)性質(zhì)對環(huán)境變化的敏感性。在氯仿溶液中[圖3(a)]，兩種化合物均表現(xiàn)出強(qiáng)的黃綠色熒光發(fā)射。C6DHQA的熒光光譜呈現(xiàn)三個明顯的振動峰，分別位于約535 nm、575 nm和620 nm，與吸收光譜呈現(xiàn)良好的鏡像對稱關(guān)系。這種鏡像對稱性是有機(jī)熒光分子在稀溶液中表現(xiàn)為孤立單體行為的典型特征，表明激發(fā)態(tài)弛豫過程主要受分子內(nèi)結(jié)構(gòu)弛豫控制，分子間相互作用可以忽略。

C16DMQA溶液的熒光光譜同樣呈現(xiàn)三個振動峰，但整體紅移至約550 nm、590 nm和635 nm，與吸收光譜的紅移趨勢一致。值得注意的是，C16DMQA的熒光量子產(chǎn)率略低于C6DHQA，這可能與長烷基鏈引入的額外振動自由度導(dǎo)致的非輻射躍遷增強(qiáng)有關(guān)。

形成LB膜后[圖3(b)]，兩種材料的熒光特性發(fā)生顯著變化。首先，鏡像對稱關(guān)系被打破，LB膜的熒光光譜相對于吸收光譜的斯托克斯位移明顯增大，且振動結(jié)構(gòu)變得不明顯。這種變化表明，在固態(tài)薄膜中，激發(fā)態(tài)能量弛豫過程受到分子間相互作用的強(qiáng)烈影響，激子可以在相鄰分子間發(fā)生遷移和能量轉(zhuǎn)移。其次，兩種材料LB膜的第三個熒光峰(長波方向)相對強(qiáng)度表現(xiàn)出顯著差異：C6DHQA的第三個峰相對較弱，而C16DMQA的第三個峰強(qiáng)度明顯增加，幾乎與第二個峰強(qiáng)度相當(dāng)。

這種差異反映了不同烷基鏈長度對分子堆積方式和激發(fā)態(tài)動力學(xué)的影響。在C16DMQA的LB膜中，由于分子排列更緊密，分子間相互作用更強(qiáng)，可能形成了更多的陷阱態(tài)或激基締合物(excimer)發(fā)射中心，導(dǎo)致長波發(fā)射成分增強(qiáng)。同時，強(qiáng)耦合的J-聚集體可能產(chǎn)生新的輻射躍遷通道，改變了熒光光譜的相對強(qiáng)度分布。

3.4 時間分辨熒光光譜分析

表1 C6DHQA 和 C16DMQA 溶液及多層 LB 的熒光壽命和組分

時間分辨熒光光譜提供了關(guān)于激發(fā)態(tài)壽命和衰減動力學(xué)的詳細(xì)信息。在稀溶液中，C6DHQA和C16DMQA均表現(xiàn)出單指數(shù)衰減特征，熒光壽命分別為約21 ns和22 ns。這一數(shù)值與典型的喹吖啶酮類化合物相符，反映了孤立分子的本征輻射躍遷壽命。長烷基鏈的引入對單分子熒光壽命影響較小，說明在溶液中分子間距離足夠大，烷基鏈主要起溶解性調(diào)節(jié)作用，對核心發(fā)光單元的電子結(jié)構(gòu)影響有限。

然而，當(dāng)形成LB膜后，兩種材料的熒光衰減均呈現(xiàn)明顯的多指數(shù)特征，需要用三指數(shù)函數(shù)擬合才能獲得滿意的擬合效果。這種復(fù)雜的衰減動力學(xué)表明，在固態(tài)薄膜中存在多種不同微環(huán)境的激發(fā)態(tài)物種。快速衰減組分(τ? < 2 ns)可能來源于表面缺陷或無序區(qū)域的非輻射失活；中間組分(τ? ≈ 3-7 ns)可能對應(yīng)于部分有序區(qū)域的激子輻射復(fù)合；慢衰減組分(τ? ≈ 12-18 ns)則可能與高度有序區(qū)域或孤立分子的發(fā)射有關(guān)。

特別值得注意的是，C16DMQA的LB膜平均熒光壽命(<τ> = 3.8 ns)明顯短于C6DHQA的LB膜(<τ> = 7.2 ns)。這種差異主要源于C16DMQA分子在基底上更緊密的排列和更強(qiáng)的分子間相互作用。長烷基鏈促進(jìn)了分子在氣-液界面的緊密堆積，形成LB膜后，分子間距離減小，π-π堆積作用增強(qiáng)，導(dǎo)致激子擴(kuò)散長度增加，更容易到達(dá)非輻射復(fù)合中心。同時，強(qiáng)耦合的J-聚集體可能產(chǎn)生超輻射效應(yīng)或增加非輻射躍遷通道，進(jìn)一步縮短激發(fā)態(tài)壽命。

此外，C16DMQA LB膜中第三個熒光峰(長波發(fā)射)對應(yīng)的熒光壽命明顯短于前兩個峰，這與穩(wěn)態(tài)光譜中觀察到的第三個峰相對強(qiáng)度增強(qiáng)的現(xiàn)象相呼應(yīng)，支持了該發(fā)射來源于激基締合物或聚集態(tài)激發(fā)的假設(shè)。

3.5 烷基鏈長度對組裝行為的影響機(jī)制

綜合以上光譜研究結(jié)果，可以建立烷基鏈長度-組裝結(jié)構(gòu)-光學(xué)性能的關(guān)聯(lián)機(jī)制。C16DMQA的長十六烷基鏈在氣-液界面提供了更強(qiáng)的疏水驅(qū)動力和范德華相互作用，使分子能夠以更緊密、更有序的方式排列。Kibron LB膜分析儀的高精度控制確保了這種有序結(jié)構(gòu)能夠被有效轉(zhuǎn)移到固體基底上，形成高質(zhì)量的X型LB膜。

在轉(zhuǎn)移后的LB膜中，長烷基鏈不僅作為"分子間隔基"調(diào)控喹吖啶酮母核之間的距離，還通過誘導(dǎo)分子采取特定的傾斜角度，優(yōu)化了π-π軌道的重疊程度。這種優(yōu)化的分子間相互作用促進(jìn)了J-聚集體的形成，導(dǎo)致吸收光譜紅移和激子耦合增強(qiáng)。同時，緊密的分子堆積增強(qiáng)了激發(fā)態(tài)能量轉(zhuǎn)移和激子遷移，導(dǎo)致熒光壽命縮短和長波發(fā)射增強(qiáng)。

相比之下，C6DHQA的短己基鏈提供的疏水相互作用較弱，分子在氣-液界面的排列相對松散，形成的LB膜有序度較低，分子間距離較大，因此表現(xiàn)出較弱的聚集體效應(yīng)和較長的熒光壽命。

4. 結(jié)論

本研究利用芬蘭Kibron公司先進(jìn)的MicroTrough系列LB膜分析儀，成功制備了兩種烷基取代喹吖啶酮衍生物C6DHQA和C16DMQA的X型LB膜，系統(tǒng)研究了烷基鏈長度對其成膜行為和光學(xué)特性的影響。Kibron系統(tǒng)的高靈敏度傳感器(分辨率優(yōu)于0.01 mN/m)、精確的滑障控制(速度范圍0.1-270 mm/min，精度0.1 mm/min)以及穩(wěn)定的鍍膜機(jī)構(gòu)，為獲得高質(zhì)量的LB膜提供了可靠保障。

研究結(jié)果表明，C16DMQA由于長烷基鏈的疏水相互作用，在氣-液界面表現(xiàn)出更優(yōu)異的成膜性能和更高的膜穩(wěn)定性。其LB膜吸收光譜較溶液紅移約25 nm，證實(shí)了J-聚集體的形成；與C6DHQA相比，C16DMQA的LB膜吸收峰進(jìn)一步紅移約15 nm，表明長烷基鏈促進(jìn)了分子間更強(qiáng)的激子耦合。穩(wěn)態(tài)熒光光譜顯示，溶液中熒光光譜與吸收光譜呈現(xiàn)鏡像對稱關(guān)系，而LB膜中這種對稱性被打破，且C16DMQA的第三個熒光峰相對強(qiáng)度顯著增強(qiáng)，反映了聚集態(tài)下復(fù)雜的激發(fā)態(tài)弛豫過程。

時間分辨熒光研究揭示，兩種材料在溶液中的熒光壽命約為21-22 ns，形成LB膜后分別縮短至7.2 ns和3.8 ns。C16DMQA更短的熒光壽命歸因于其分子在基底上更緊密的排列和更強(qiáng)的分子間相互作用，導(dǎo)致激子遷移和能量轉(zhuǎn)移過程增強(qiáng)。這些結(jié)果充分說明，通過調(diào)控烷基鏈長度可以有效控制喹吖啶酮衍生物的分子組裝行為和光電性能，為設(shè)計新型有機(jī)光電功能材料提供了重要思路。

本研究也展示了Kibron LB膜分析儀在有機(jī)光電材料研究中的重要作用，其高精度、高靈敏度和優(yōu)異的穩(wěn)定性，使其成為研究分子組裝行為和制備高質(zhì)量LB膜的理想工具。未來工作將進(jìn)一步利用該系統(tǒng)的模塊化優(yōu)勢，結(jié)合原位光譜技術(shù)，深入探究LB膜的形成動力學(xué)和結(jié)構(gòu)-性能關(guān)系。
