合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 預測納米孔中油氣界面張力的狀態(tài)方程模型構(gòu)建
> 表面張力和重力驅(qū)動下液態(tài)釬料填充焊縫流動模型構(gòu)建及效果評估（二）
> 木材與膠表界面潤濕特性表征與影響因素研究
> 混合型烷醇酰胺復雜組成對油/水界面張力的影響規(guī)律（二）
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（二）
> 陽-非離子復合表面活性劑體系表面張力測定及基礎性能評價（二）
> 液滴爆炸現(xiàn)象：酒精蒸發(fā)引起的馬蘭戈尼流動現(xiàn)象影響參數(shù)（二）
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（二）
> 基于連續(xù)表面張力模型微觀層面研究凝結(jié)顆粒動力學變化規(guī)律及能量耗散的影響（二）
> 礦井瓦斯防治：表面活性劑溶液表面張力、泡沫特性及對甲烷緩釋效應（三）
推薦新聞Info
-
> 偏硼酸鈉復配表面活性劑用于樁西高鈣鎂油藏超低界面張力驅(qū)油體系研究?
> 樁西原油與耐垢堿/表面活性劑復合體系的動態(tài)界面張力行為
> APTES在絹云母表面的周期性自組裝特性
> APTES/乙醇溶液處理與絹云母粉末表面張力測定
> 絹云母粉末表面APTES自組裝及其張力變化
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（二）
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（一）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（三）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（二）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（一）
APTES/乙醇溶液處理與絹云母粉末表面張力測定
來源：南京工業(yè)大學學報（自然科學版） 瀏覽 78 次 發(fā)布時間:2026-04-03
1.5.2 粉末接觸角的測定
Washburn導出了液體在粉末毛細管中流動的動力學方程

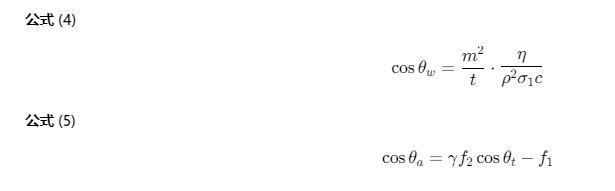

cos θw = (m2 / t) × (η / (ρ2 σ1 c))(4)
式中： θw 為潤濕液體與粉末的接觸角； m為潤濕液體上升的質(zhì)量； t為潤濕液體上升的時間； η 為潤濕液體的黏度； ρ 為潤濕液體的密度； c為與粉體床本身的性質(zhì)有關的參數(shù)。
將絹云母粉末加入試樣池中，該試樣池的底部為多孔，潤濕液可以透過，然后將試樣池懸掛在電子電平上，當試樣池底部與潤濕液接觸，受毛細管效應，潤濕液上升，測量上升潤濕液質(zhì)量與時間的關系，如圖 1所示。

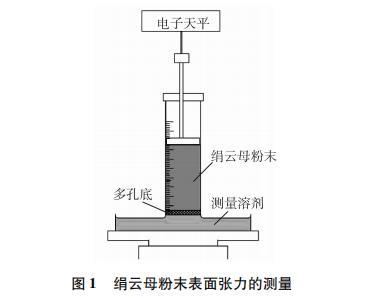

圖 1 絹云母粉末表面張力測量示意圖
選用與絹云母粉末表面的接觸角 θw 接近 0° 的低表面張力的正己烷作為參比溶劑，通過式（4）獲得粉體床本身的性質(zhì)有關的參數(shù) c，將甲酰胺和氯仿作為測試溶劑，通過相同的方法，從而獲得 2種測試溶劑與絹云母粉末的接觸角。在每一次測試中，為了保證粉體床本身性質(zhì)有關的參數(shù) c相同，每次測試試樣的質(zhì)量相同，并壓至相同的高度。表 1為測試溶劑的表面張力，環(huán)境溫度控制在 (20±0.2)℃。
表 1 潤濕液體的表面張力
| 液體 | σ | σP | σD |
|---|---|---|---|
| 正己烷 | 18 | — | — |
| 甲酰胺 | 58 | 39 | 19 |
| 氯仿 | 27 | 27 | — |
注：σ 為液體的表面張力；上標 D 與 P 分別表示色散力與極性力對表面張力的貢獻。
2 結(jié)果與討論
影響接觸角的原因主要是材料表面的粗糙度與化學組成，關于表面粗糙度與接觸角關系的主要理論有 Cassie-Baxter模型與 Wenzel模型。Cassie-Baxter模型考慮液體與固體、氣體復合表面接觸；而Wenzel模型則是考慮液體在粗糙表面上與表面材料完全接觸。
液體在結(jié)構(gòu)表面上有可能形成 Cassie-Baxter模型與 Wenzel模型同時滿足的情況。絹云母是一種天然細粒白云母，是層狀結(jié)構(gòu)的硅酸鹽。絹云母原礦經(jīng)碾碎，形成層狀堆積的粗糙表面，其最小片厚可以到達1 nm，其掃描電鏡（SEM）形貌見圖 2。由于絹云母粉末表面的納米微結(jié)構(gòu)，使得液體并不能完全與其接觸（圖 3），對于極其粗糙的絹云母表面，符合Wenzel和 Cassie聯(lián)合方程
cos θa = γ f2 cos θt - f1(5)
式中： θt 為液體與光滑固體表面的接觸角； θa 為液體與粗糙的表觀接觸角； γ 為表面粗糙度； f1 為液體與氣體接觸的投影面積分數(shù)； f2 為液體與粗糙表面接觸的投影面積分數(shù)。

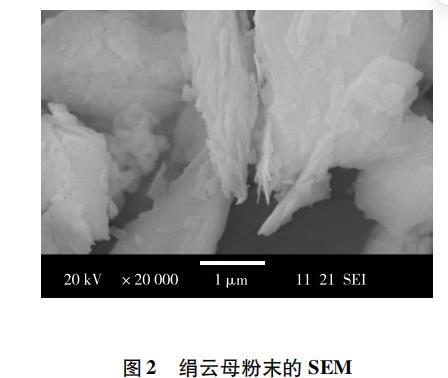

圖 2 絹云母粉末的掃描電鏡照片

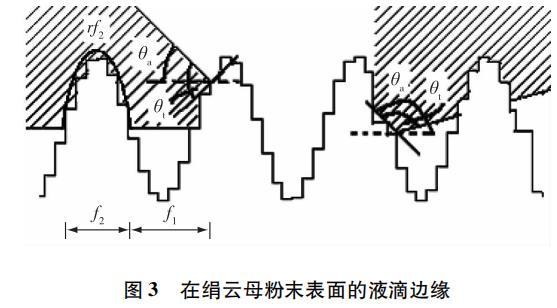

圖 3 液體在粗糙絹云母粉末表面接觸模型
2.1 絹云母粉末在 APTES/乙醇溶液中的浸潤性
液體對固體粉末粗糙表面的浸潤性與溶液的表面張力有關， APTES分子只能在液體與固體粉末接觸面積區(qū)域內(nèi)進行分子自組裝。圖 4是不同質(zhì)量分數(shù) APTES/乙醇溶液的表面張力。由圖 4可見，在質(zhì)量分數(shù)小于 4％ 的條件內(nèi)，不同質(zhì)量分數(shù) APTES/乙醇溶液與純乙醇的表面張力相差不大，可以認為絹云母粉末在不同質(zhì)量分數(shù) APTES/乙醇溶液中的浸潤性相當，即在不同質(zhì)量分數(shù)下， APTES與絹云母粉末的接觸面積相等。

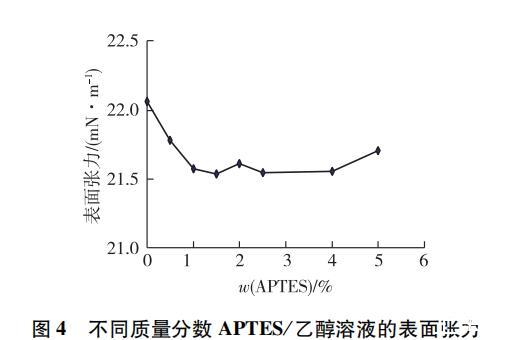

圖 4 乙醇溶液表面張力與APTES含量的關系
