合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于界面張力和表面張力測(cè)試評(píng)估商用UV油墨對(duì)不同承印紙張的表面浸潤(rùn)性差異（一）
> 表面張力為35.5 mN m?1可提高水凝膠涂層仿生水下非粘著超疏油性能
> 可視化實(shí)驗(yàn)方法研究電場(chǎng)作用下液滴撞擊表面的動(dòng)態(tài)行為（一）
> 無(wú)人機(jī)噴霧作業(yè)下荔枝葉片上的表面張力、接觸角及霧滴沉積特性
> 多孔陶瓷的造孔方法|發(fā)泡劑摻量對(duì)多孔陶瓷材料性能的影響
> uv油墨消泡劑還你一個(gè)多彩的世界！
> St與MMA在無(wú)皂乳液聚合過(guò)程中的動(dòng)態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> 吡蟲(chóng)啉藥液、 阿維菌素、苦參堿表面張力與接觸角的關(guān)系
> 表面張力儀在表面活性劑中的應(yīng)用
> 溫度、截?cái)喟霃健⒛M分子數(shù)對(duì)水汽液界面特性的影響規(guī)律（二）
推薦新聞Info
-
> APTES在絹云母表面的周期性自組裝特性
> APTES/乙醇溶液處理與絹云母粉末表面張力測(cè)定
> 絹云母粉末表面APTES自組裝及其張力變化
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（二）
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（一）
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（三）
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（二）
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（一）
> 表面張力修正系數(shù)與蒸汽進(jìn)口參數(shù)的相關(guān)性
> 表面張力修正系數(shù)與蒸汽膨脹速率的相關(guān)性
羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（二）
來(lái)源：新型炭材料 瀏覽 80 次 發(fā)布時(shí)間:2026-03-30
2.3復(fù)配及乳化
將HA-PDMS與商業(yè)化環(huán)氧改性硅油(吉林乾仁有限公司提供)按照質(zhì)量比1:4混合后，加入一定量的冰乙酸，攪拌均勻，緩慢加入去離子水，固定攪拌轉(zhuǎn)速下攪拌0.5~1h，得乳白色乳液，即為P-OA油劑。測(cè)定復(fù)配得到的P-OA乳液性能，并與J-OA比較，結(jié)果如表1所示。
表1 P-OA，J-OA乳液性能
| Sample | Particle diameter/nm | Surface tension /mN·m-1 | pH |
| P-OA | 167 | 23.80 | 5.5 |
| J-OA | 257 | 26.31 | 4.5 |
由表1可知，P-OA乳液平均粒徑為167nm，J-OA乳液平均粒徑為257nm，合適的粒徑有利于乳液在PAN基炭纖維原絲表面均勻成膜，但乳液粒徑太小容易滲透到PAN原絲內(nèi)部，乳液粒徑太大，成膜性差，降低炭纖維力學(xué)性能。據(jù)報(bào)道，炭纖維原絲油劑的粒徑大小最好在200 nm左右，表明P-OA適合用于PAN基炭纖維原絲生產(chǎn)。
由表1可知，P-OA乳液表面張力為23.80 mN/m，J-OA乳液表面張力為26.31 mN/m。由此可見(jiàn)，HA-PDMS的加入能降低P-OA的表面張力，且比J-OA的表面張力低。油劑的表面張力越低，其鋪展性越好，越容易在聚丙烯腈基炭纖維原絲表面成膜。
2.4 聚丙烯腈基炭纖維原絲生產(chǎn)及上油過(guò)程

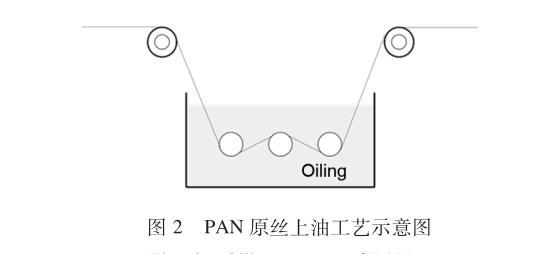

吉林化纖基團(tuán)有限公司使用丙烯腈水相懸浮聚合生產(chǎn)聚丙烯腈，采用二甲基乙酰胺作溶劑，采用濕紡法生產(chǎn)PAN基炭纖維原絲。在生產(chǎn)過(guò)程中分別使用固含量為3%的油劑P-OA與日本竹本油劑(J-OA，由吉林化纖集團(tuán)有限公司提供)對(duì)PAN原絲上油，上油過(guò)程如圖2所示，浸油槽中預(yù)先加入適量油劑，在電機(jī)的牽引下，未上油的PAN原絲以75m/min的速度通過(guò)浸油槽，上油后的PAN原絲于150℃不銹鋼傳動(dòng)輥干燥。P-OA與J-OA上油后的PAN原絲分別為P-PAN與J-PAN。
圖2 PAN原絲的上油過(guò)程
2.5 PAN原絲炭化及上漿過(guò)程
完成PAN原絲P-PAN與J-PAN的炭化與上漿，炭化實(shí)驗(yàn)分別在200~300℃空氣氣氛下預(yù)氧化60 min、300~800℃氮?dú)鈿夥障碌蜏靥炕? min和1500℃氮?dú)鈿夥障赂邷靥炕?.5min，然后使用上漿劑QR-EP-8上漿并兩段干燥(120℃、3 min，140℃、3 min)，牽引速度為20 m/h，制備出炭纖維P-CF與J-CF。
2.6 測(cè)試與表征
日本島津公司IR-100傅里葉變換紅外光譜(FT-IR)儀，分辨率2cm-1，掃描次數(shù)20次；瑞士布魯克公司AvanceII500MHz核磁共振波譜(1H-NMR)儀，以氘代氯仿作溶劑，TMS為內(nèi)標(biāo)，500 MHz核磁共振波譜儀測(cè)定；美國(guó)Brookhaven OMNI Zeta電位及粒度分析儀，取2μL 3%質(zhì)量分?jǐn)?shù)樣品加入樣品池中，用蒸餾水稀釋，超聲30s后進(jìn)行測(cè)試，測(cè)試3次取均值；德國(guó)耐馳TG209F1熱重分析儀，測(cè)試溫度范圍0~500℃，以N2為吹掃氣和保護(hù)氣，流量為60mL/min，升溫速率10℃/min；芬蘭Kibron公司生產(chǎn)的Delta-8全自動(dòng)表面張力儀，乳液測(cè)試固含量3%，每個(gè)樣品測(cè)試3次取平均值。德國(guó)Tex-techno Favimat+萬(wàn)能型全自動(dòng)單纖物性分析儀，依據(jù)GB/T14337-2008測(cè)試原絲單絲拉伸強(qiáng)度。美國(guó)Instron 5569A萬(wàn)能材料試驗(yàn)機(jī)，依據(jù)GB/T 3362-2017測(cè)試炭纖維拉伸性能。佛山市華大炭纖維分絲纏繞機(jī)，6m/min走絲30m，記錄海綿上殘留毛羽量。依據(jù)JISL1095-1979測(cè)定原絲與炭纖維耐摩擦系數(shù)。依據(jù)FZ/T50043-2018方法測(cè)試含油率。
3 結(jié)果與討論

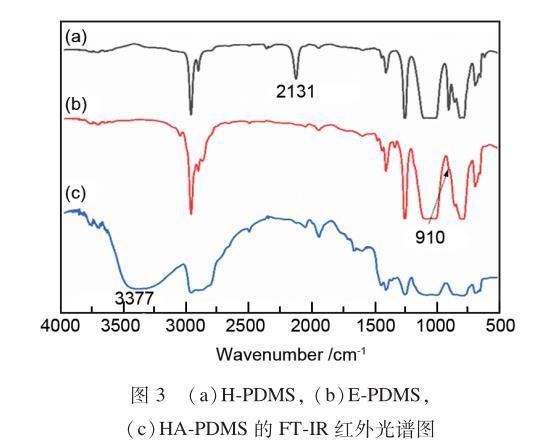

圖3為產(chǎn)物的紅外光譜圖。通過(guò)圖3(a)與(b)對(duì)比可以看出，圖3(a)中2127cm-1處硅氫鍵的伸縮振動(dòng)峰在圖3(b)中消失，表明環(huán)氧基團(tuán)成功連接到H-PDMS兩端。通過(guò)圖3(b)與(c)對(duì)比可以看出，圖3(b)中910cm-1處環(huán)氧基的伸縮振動(dòng)峰在圖3(c)中消失，并出現(xiàn)3377cm-1處羥基的伸縮振動(dòng)峰，表明二乙醇胺已將環(huán)氧基團(tuán)開(kāi)環(huán)，成功制備了HA-PDMS。
圖3 (a)H-PDMS, (b)E-PDMS, (c)HA-PDMS 的FT-IR紅外光譜圖
