合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 偏硼酸鈉復配表面活性劑用于樁西高鈣鎂油藏超低界面張力驅油體系研究?
> 樁西原油與耐垢堿/表面活性劑復合體系的動態界面張力行為
> APTES在絹云母表面的周期性自組裝特性
> APTES/乙醇溶液處理與絹云母粉末表面張力測定
> 絹云母粉末表面APTES自組裝及其張力變化
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（二）
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（一）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（三）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（二）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（一）
羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（三）
來源：新型炭材料 瀏覽 178 次 發布時間:2026-03-30

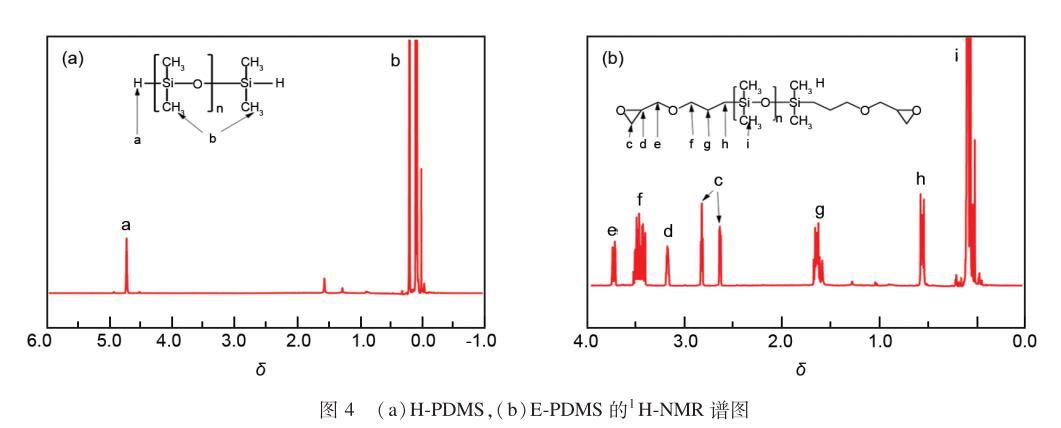

利用1H-NMR對H-PDMS和E-PDMS的形成進行結構表征，如圖4(a)所示，a處的位移(4.57)歸屬為Si-H上的氫，b處的位移(0.08)歸屬為Si-CH3上的氫，證明了H-PDMS已經合成。如圖4(b)所示，c、d處的位移(2.61~2.80、3.15)分別歸屬為環氧基團上的氫，e、f處的位移(3.70、3.36)分別歸屬為醚鍵兩端的氫，g、h處的位移(1.62、0.57)歸屬為—CH2—上的氫，i處的位移(0.08)歸屬于Si-CH3上的氫，證明了E-PDMS已經合成。
圖4 (a)H-PDMS 和 (b)E-PDMS 的 1H-NMR 譜圖
為了考察合成的自乳化P-OA乳液的存儲穩定性，對其進行了放置實驗，結果表明，在室溫儲存12個月以上，兩種油劑均沒有沉淀產生，表明P-OA的儲存穩定性可以滿足存儲周期。

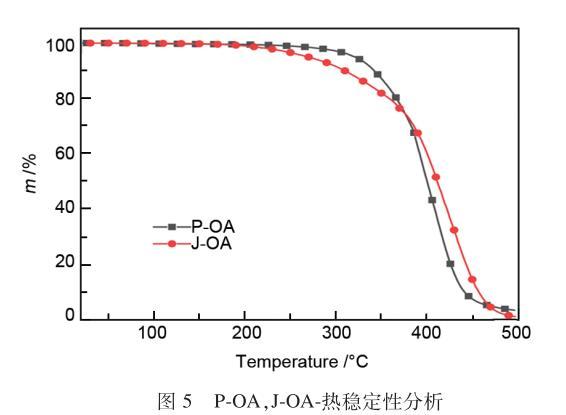

纖維上油后需要進行預氧化和炭化，因此要求油劑具有適中的耐熱性，在200~300℃預氧化過程中不分解，不揮發，以保持纖維不黏連和并絲，但在300~800℃低溫炭化過程中迅速氣化，完全分解，盡量降低炭纖維灰分含量。圖5為P-OA與J-OA的熱穩定性曲線。油劑分解20%時，P-OA的分解溫度比J-OA高，油劑分解25%時兩條曲線相交，分解溫度為378℃。結果表明，P-OA的耐熱穩定性在300℃較J-OA高，滿足炭纖維原絲炭化生產要求。
圖5 P-OA 和 J-OA 的熱穩定性
在聚丙烯腈濕紡生產線上，同時采用P-OA與J-OA對PAN原絲上油，觀察上油后P-PAN原絲運行穩定性。在5km原絲收卷過程中，P-PAN纖維運行平穩，無毛絲、斷絲與粘輥等情況出現。

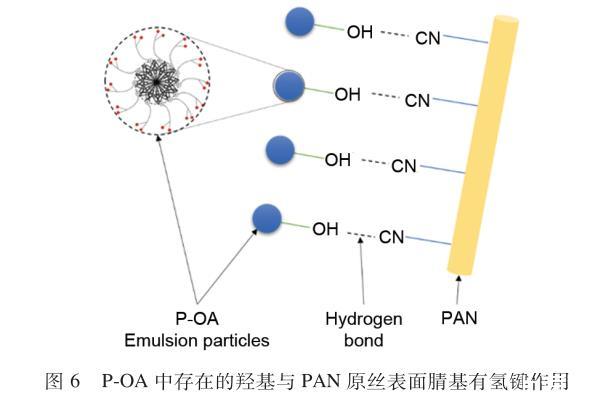

在炭纖維生產過程中油劑是減少表面缺陷的有效措施。本文設計合成的HA-PDMS，分子兩端有3個羥基，容易與PAN原絲表面腈基(-CN)形成氫鍵(圖6)，有利于增加PAN原絲集束性。對P-PAN和J-PAN的性能進行了測試，由表2可知，P-PAN強度較J-PAN提高4.6%，斷裂伸長率、纖度、模量、抗摩擦系數以及變異系數與J-PAN相當。
圖6 PAN纖維與HA-PDMS之間的氫鍵作用
表2 P-PAN，J-PAN的纖維性能
| Sample | P-PAN | J-PAN |
| Denier/dtex | 1.27 | 1.29 |
| Denier CV/% | 6.02 | 11.86 |
| Elongation/% | 13.05 | 12.80 |
| Elongation CV/% | 2.72 | 5.45 |
| Strength/cN·dtex-1 | 6.25 | 5.86 |
| Strength CV/% | 3.29 | 3.60 |
| Modulus/cN·dtex-1 | 118.20 | 115.34 |
| Modulus CV/% | 2.99 | 4.64 |
| Oil content/% | 0.94 | 1.70 |
| Frictional wear | 0.24 | 0.22 |
在相同炭化條件下對PAN原絲P-PAN和J-PAN進行炭化和上漿處理。表3為P-PAN與J-PAN經過炭化工藝后炭纖維的性能測試。對比數據可發現，采用P-OA上油可以提高炭纖維的拉伸強度37.74%、拉伸模量16%，同時毛羽量減小43.84%。
表3 P-CF，J-CF的纖維性能| Sample | P-CF | J-CF |
| Strength/GPa | 4.27 | 3.89 |
| Strength CV/% | 3.43 | 5.07 |
| Modulus/ GPa | 233.00 | 242.00 |
| Modulus CV/% | 1.61 | 1.86 |
| Elongation/% | 1.83 | 1.60 |
| Elongation CV/% | 4.23 | 4.87 |
| Volume density/g·cm-3 | 1.75 | 1.77 |
| Linear density/g·km | 830.00 | 863.20 |
| Carbon content/% | 94.78 | 92.51 |
| Ash content/% | 0.12 | 0.31 |
| Hairiness/mg·m-1 | 0.41 | 0.73 |
| Frictional wear | 0.22 | 0.22 |
4 結論
通過三步法合成了具有自乳化特點的HA-PDMS，與商業化環氧改性硅油復配得到聚丙烯腈基炭纖維原絲油劑(P-OA)。結果表明，P-OA油劑乳液粒徑為167nm，表面張力較J-OA降低，初始分解溫度約為250℃，高于J-OA的210℃，室溫儲存穩定好。使用P-OA和J-OA分別在PAN原絲生產線上進行上油制備了P-PAN和J-PAN，炭化制備兩種炭纖維P-CF和J-CF，采用摩擦系數儀、毛羽量測試儀、纖維強力儀對PAN原絲和炭纖維進行測試表征。上油后P-PAN單絲拉伸強度較J-PAN提高5%；炭化后P-CF較J-CF拉伸強度提高38%、拉伸模量提高16%、毛羽量減小44%，其它性能指標均與J-CF處于同一水平，為炭纖維原絲油劑的研發提供了新的思路。
