合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 基于水煤漿流變性和動態(tài)表面張力觀察水煤漿的微觀破裂特性（三）
> 基于水煤漿流變性和動態(tài)表面張力觀察水煤漿的微觀破裂特性（二）
> 基于水煤漿流變性和動態(tài)表面張力觀察水煤漿的微觀破裂特性（一）
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究（一）
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn)：液體浸潤、表面張力與接觸線釘扎效應
> LB膜技術在界面相互作用研究中的應用
拉筒法測定LiF-CaF2-Yb2O3體系的表面張力及變化規(guī)律
來源： 《有色金屬科學與工程》 瀏覽 911 次 發(fā)布時間:2024-08-08

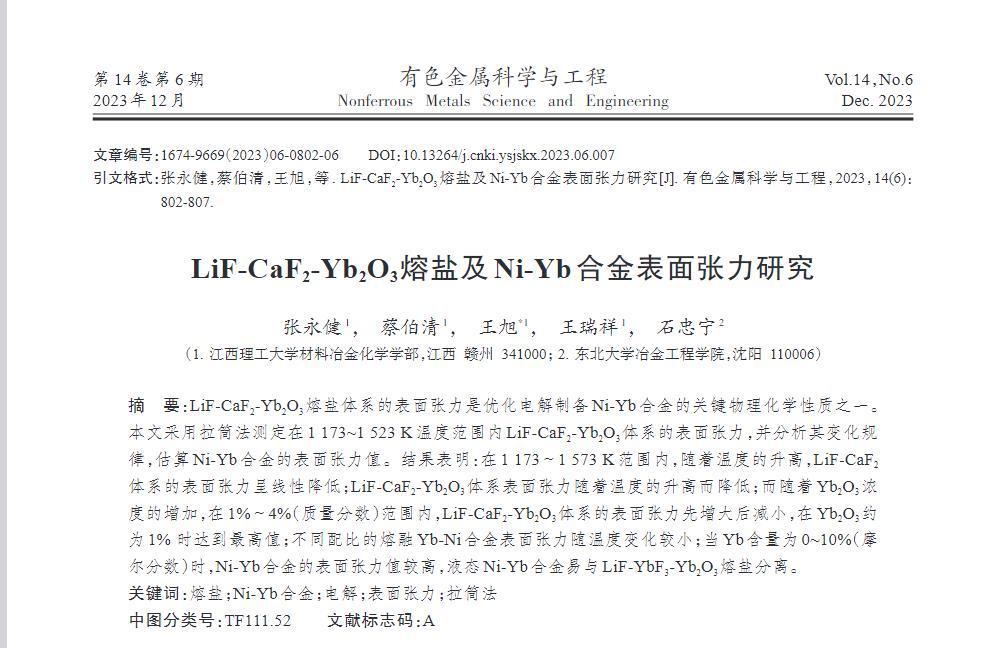

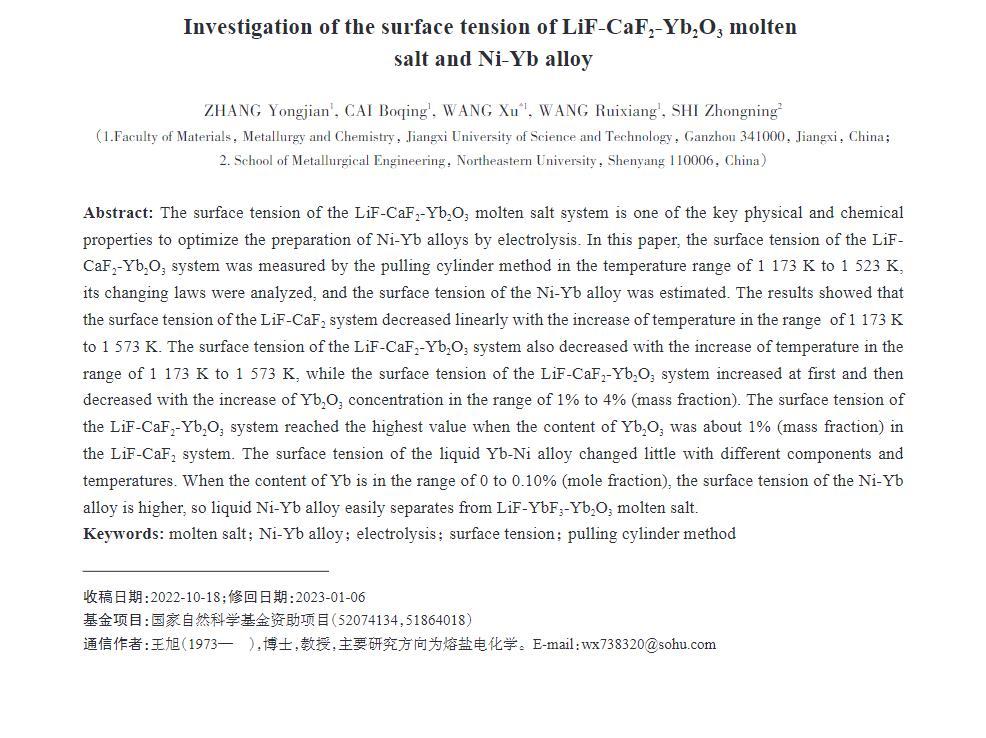

LiF-CaF2-Yb2O3熔鹽體系的表面張力是優(yōu)化電解制備Ni-Yb合金的關鍵物理化學性質(zhì)之一。本文采用拉筒法測定在1173~1523 K溫度范圍內(nèi)LiF-CaF2-Yb2O3體系的表面張力，并分析其變化規(guī)律，估算Ni-Yb合金的表面張力值。
結(jié)果表明：在1173~1573 K范圍內(nèi)，隨著溫度的升高，LiF-CaF2體系的表面張力呈線性降低;LiF-CaF2-Yb2O3體系表面張力隨著溫度的升高而降低；而隨著Yb2O3濃度的增加，在1%~4%(質(zhì)量分數(shù))范圍內(nèi)，LiF-CaF2-Yb2O3體系的表面張力先增大后減小，在Yb2O3約為1%時達到最高值；不同配比的熔融Yb-Ni合金表面張力隨溫度變化較小；當Yb含量為0~10%(摩爾分數(shù))時，Ni-Yb合金的表面張力值較高，液態(tài)Ni-Yb合金易與LiF-YbF3-Yb2O3熔鹽分離。
