合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 粘度、稠度和表面張力的共同點(diǎn)及在日常生活中的應(yīng)用
> 不同質(zhì)量濃度、pH、鹽度對(duì)三七根提取物水溶液表面張力的影響（一）
> pH對(duì)馬來(lái)松香MPA與納米Al2O3顆粒形成的Pickering乳液類(lèi)型、表/界面張力影響（四）
> 鍍錫板與涂料的表面張力不匹配導(dǎo)致印鐵縮孔，怎么解決？
> 礦井瓦斯防治：表面活性劑溶液表面張力、泡沫特性及對(duì)甲烷緩釋效應(yīng)（一）
> 磁場(chǎng)強(qiáng)度和磁化時(shí)長(zhǎng)對(duì)除草劑溶液表面張力、噴霧霧滴粒徑的影響（二）
> 人胰島素的朗繆爾單分子層膜的表面化學(xué)和光譜學(xué)性質(zhì)——摘要、介紹
> 仲醇聚氧乙烯醚硫酸鹽平衡和動(dòng)態(tài)表面張力及應(yīng)用性能研究（三）
> 激光深熔焊接表面皺紋組織的產(chǎn)生原因及表面張力計(jì)算公式
> W/O型Pickering乳液油水間的界面張力對(duì)乳液穩(wěn)定性的影響
推薦新聞Info
-
> 界面張力儀測(cè)定不同pH值下椰子球蛋白的界面張力變化
> ?內(nèi)外多腔室等級(jí)乳液制備及界面張力影響因素
> 水包油型（O/W）和油包水型（W/O）乳液結(jié)構(gòu)與界面穩(wěn)定性
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測(cè)定及應(yīng)用效果（三）
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測(cè)定及應(yīng)用效果（二）
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測(cè)定及應(yīng)用效果（一）
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響（三）
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響（二）
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響（一）
> 腰果酚醛樹(shù)脂嵌段聚醚破乳劑表面/界面性能、油滴破裂速率常數(shù)測(cè)定（二）
馬來(lái)酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測(cè)定（二）
來(lái)源：沈陽(yáng)化工大學(xué)學(xué)報(bào) 瀏覽 780 次 發(fā)布時(shí)間:2024-11-25
2、結(jié)果與討論
2.1紅外光譜分析
使用TR-460型紅外光譜儀（美國(guó)Nicolet公司）測(cè)定馬來(lái)酸酐和MARAPEG-10的紅外光譜，如圖1、圖2所示。

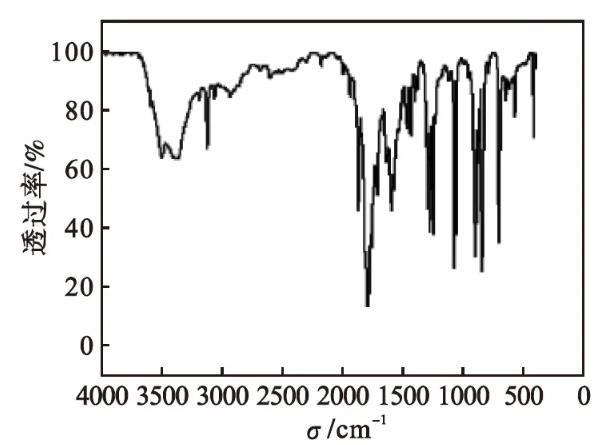

圖1馬來(lái)酸酐紅外光譜

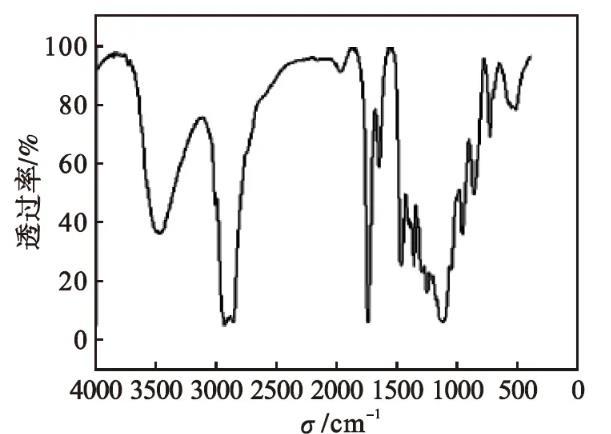

圖2 MARAPEG-10紅外光譜
參照馬來(lái)酸酐紅外光譜，對(duì)產(chǎn)物MARAPEG-10結(jié)構(gòu)進(jìn)行分析：MARAPEG-10紅外光譜圖中不存在酸酐中羰基C==O對(duì)稱和反對(duì)稱偶合振動(dòng)吸收峰（1684 cm-1、1856 cm-1）以及C—O—C伸縮振動(dòng)特征吸收峰（1268 cm-1），不存在羧酸的—OH的伸縮振動(dòng)峰（3000 cm-1）以及共軛羧酸C==O的特征吸收峰（1620 cm-1），不存在蓖麻油酸中仲羥基特征吸收峰（1124 cm-1），而存在與羰基共軛的C==C特征吸收峰1643 cm-1,說(shuō)明蓖麻油酸的仲羥基與酸酐發(fā)生酯化反應(yīng)。
在1635 cm-1處出現(xiàn)蓖麻油酸酯中C==O的伸縮振動(dòng)峰，在3460 cm-1處出現(xiàn)醇羥基—OH特征峰，1249 cm-1為聚乙二醇中伯醇的C—O伸縮振動(dòng)峰，1113 cm-1為聚乙二醇中的醚鍵C—O—C的特征吸收峰，2925 cm-1為甲基CH3、亞甲基CH2的伸縮振動(dòng)峰。以上分析說(shuō)明產(chǎn)物結(jié)構(gòu)為MARAPEG-10.
2.2性能分析
2.2.1表面張力及臨界膠束濃度
馬來(lái)酰蓖麻油酸聚乙二醇（n=10,15,20）酯的表面張力γ和臨界膠束濃度cmc見(jiàn)表1.由表1可知：聚乙二醇聚合度增大，產(chǎn)品親水性增強(qiáng)，導(dǎo)致其溶液的表面張力變大，臨界膠束濃度變大。產(chǎn)生這種現(xiàn)象是由于親水基鏈越長(zhǎng)，表面活性劑分子在氣~液界面的吸附和有效堆積的阻礙作用越大，導(dǎo)致降低溶液表面張力的能力越小，故表面張力變大。親水基鏈越長(zhǎng)，聚乙二醇中氧原子與水中的氫原子結(jié)合成氫鍵更牢固，表面活性劑分子不易形成膠束，所以其臨界膠束濃度變大。

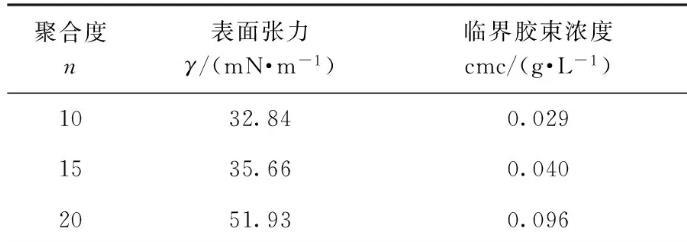

表1馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的γ和cmc
2.2.2HLB值
馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值如圖3所示。由圖3可知：隨著聚乙二醇聚合度的增大，產(chǎn)物HLB值增大，水溶性增大。產(chǎn)物的HLB值范圍為12.84——15.14，可作為水包油型乳化劑。

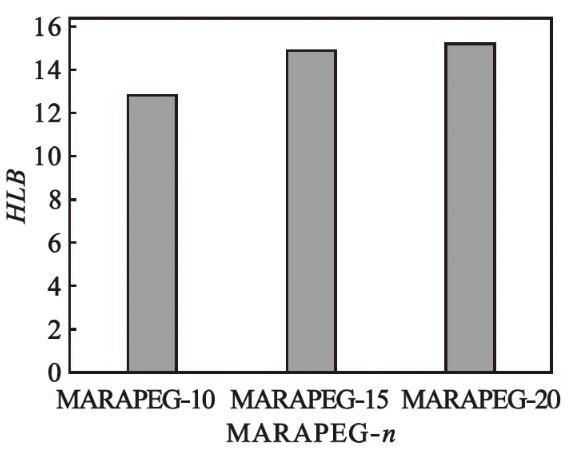

圖3馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值
2.2.3乳化力
馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化性能如圖4所示。由圖4可以看出：聚乙二醇的聚合度較小時(shí)，產(chǎn)品的乳化性能好，聚乙二醇的聚合度較小時(shí)，產(chǎn)品親水性較弱，降低溶液表面張力的能力較強(qiáng)，表面張力γ較低，能更好降低分散體系自由能，形成的乳狀液更穩(wěn)定。

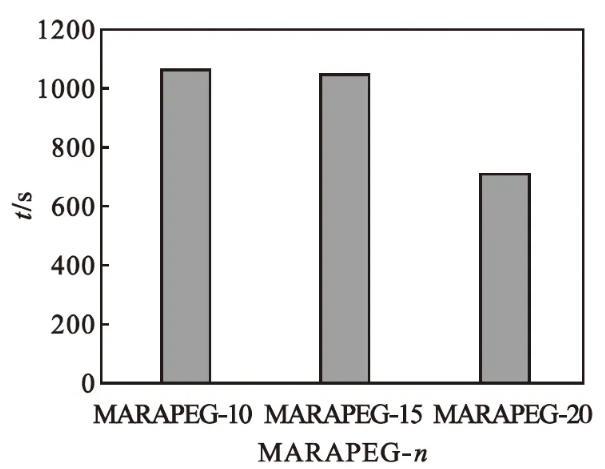

圖4馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化力
2.2.4潤(rùn)濕力
馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤(rùn)濕性能如圖5所示。由圖5可知：產(chǎn)品的潤(rùn)濕時(shí)間隨著聚乙二醇聚合度的增大而增長(zhǎng)。氧乙基數(shù)增加，其親水性增強(qiáng)，降低表面張力的能力減弱，潤(rùn)濕性能減弱。

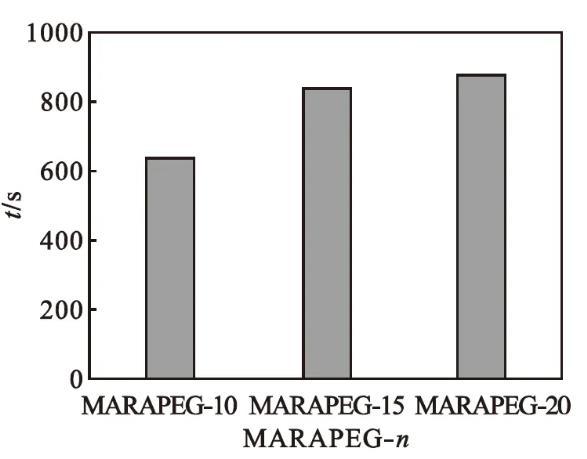

圖5馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤(rùn)濕力
2.2.5濁點(diǎn)
馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點(diǎn)如圖6所示。由圖6可知：產(chǎn)物的濁點(diǎn)范圍為20——71℃。隨著聚乙二醇聚合度的增加，產(chǎn)品的濁點(diǎn)逐漸升高。聚乙二醇聚合度越大，聚乙二醇醚鍵中的氧原子與水中氫原子形成的氫鍵越多，產(chǎn)品在水中的溶解性能越好。

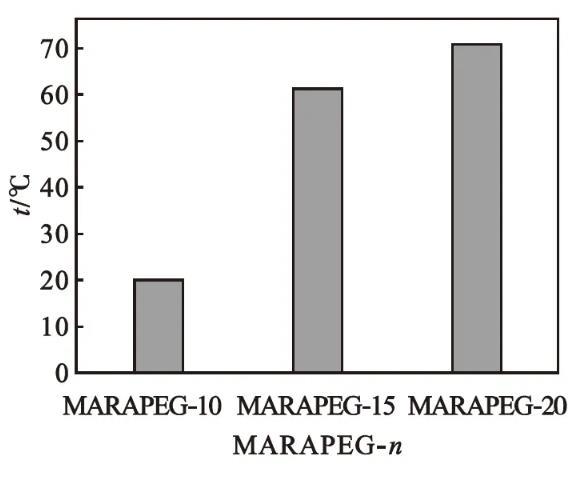

圖6馬來(lái)酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點(diǎn)
3結(jié)論
（1）采用聯(lián)接基引入法，以馬來(lái)酸酐為聯(lián)接基，蓖麻油酸、聚乙二醇（n=10、15、20）為原料合成了馬來(lái)酰蓖麻油酸聚乙二醇酯非離子雙子表面活性劑。
（2）聚乙二醇聚合度n=10、15、20時(shí)，產(chǎn)品表面張力依次為32.84 mN/m、35.66 mN/m、51.93 mN/m，臨界膠束濃度為0.029 g/L、0.040 g/L、0.096 g/L，HLB為12.84、14.9、15.14，濁點(diǎn)為20℃、61℃、71℃，潤(rùn)濕時(shí)間為640 s、839 s、865 s，乳化時(shí)間為1063 s、1036 s、706 s.與傳統(tǒng)的表面活性劑相比，所合成的非離子雙子表面活性劑的表面張力和臨界膠束濃度均較小，乳化性能和潤(rùn)濕性能均較好，可作為水包油型乳化劑使用。
