不銹鋼喇叭網作為汽車音響、智能家居設備的核心防護部件，其表面涂層需同時滿足高硬度基材的抗劃傷需求與精密微孔結構的涂覆適配性。傳統工藝如電鍍、腐蝕鈍化存在能耗高、周期長的問題，而現有水性單涂方案則面臨固化溫度高、漆膜脆性大、耐水性差等技術瓶頸。本文聚焦一種新型水性不銹鋼喇叭網抗劃涂料的開發，通過材料協同設計與工藝創新，系統解決上述矛盾。

技術痛點：傳統方案的局限性

高固化溫度導致能耗激增

現有水性涂料需在150℃以上高溫固化，不僅增加設備成本，還限制了其在復雜形狀工件上的應用。

漆膜脆性與抗劃傷性能不足

薄涂層無法通過應力分散緩解不銹鋼基材的硬脆特性，導致抗劃傷臨界值普遍低于8N（牛頓筆測試）。

耐水性與耐濕熱性缺陷

常規配方中羥基樹脂的親水性導致水煮后附著力下降（≥5級），90℃/95%濕度環境下易起泡。

依賴助劑的穩定性風險

為提升附著力需額外添加促進劑，但這類助劑易引發涂層內應力開裂，影響耐久性。

創新路徑：材料協同與工藝優化

1.樹脂體系的雙相協同設計

本方案采用無羥基水性聚氨酯樹脂（如潤昌南星M462）與高羥基樹脂（如潤昌南星1800）的組合：

無羥基樹脂：通過降低表面張力（＜30mN/m）減少厚邊缺陷，其低內聚力形成的粗糙表面可顯著降低消光粉用量（至4-6份），避免填料聚集引發的耐水性下降。

高羥基樹脂：少量引入（5-15份）以提供交聯位點，與異氰酸酯固化劑反應形成致密網絡，將漆膜硬度提升至10N抗劃傷閾值。

協同效應：無羥基樹脂包覆消光粉與蠟粉，高羥基樹脂負責交聯增強，二者共同實現啞光（光澤＜1°）與力學性能的平衡。

2.成膜助劑的梯度揮發控制

采用二丙二醇甲醚（DPM）與二丙二醇丁醚（DPNB）（質量比1:1）作為成膜助劑：

高沸點溶劑策略：DPM沸點188℃，DPNB沸點231℃，二者形成揮發梯度，延緩水分蒸發速率，減少因快速收縮導致的應力開裂。

玻璃化溫度調控：混合溶劑暫時降低樹脂Tg，延長開放時間（＞15分鐘），確保氣體充分釋放，避免針孔缺陷。

3.表面張力管理的關鍵作用

潤濕劑選擇：EVONIK WET KL 245等聚醚改性硅氧烷類潤濕劑，將液體表面張力降至28mN/m以下，確保涂料在不銹鋼微孔表面的均勻鋪展。

消泡劑與流平劑協同：TEGO 902W聚硅氧烷消泡劑消除攪拌與消光粉分散過程中產生的微泡，配合流平劑BYK-346，實現漆膜表面無凹陷、無縮孔。

4.固化劑體系的親水-疏水平衡

雙相固化劑設計：科思創XP2655（親水性六亞甲基二異氰酸酯）與N3900（親油性）按45:25配比混合，總NCO含量14.5-16.5%。

功能分化：親水性固化劑確保水分散均勻性，親油性組分提升漆膜疏水性，使水煮后附著力維持≤1級，90℃/95%濕度環境下無起泡。

工藝創新：低溫固化與厚膜成型

1.低溫固化技術

通過樹脂交聯動力學優化，將固化溫度降至80℃（120分鐘），較傳統工藝節能50%以上。關鍵在于：

pH值調節劑：二甲基乙醇胺（DMAE）將體系pH控制在8.0-9.5，加速異氰酸酯與羥基的反應速率，縮短表干時間。

蠟粉的應力緩沖：未燒結四氟乙烯樹脂微粉（粒徑1-2μm）在漆膜表面形成柔性層，分散外力沖擊，避免脆性斷裂。

2.厚膜均勻噴涂工藝

雙組分動態混合：A/B組分按100:10-25比例混合后，利用高壓靜電噴涂（0.2-0.3MPa）確保20-23μm厚膜均勻覆蓋。

消光粉與蠟粉的協同分布：沉淀法二氧化硅（東曹K-500）與蠟粉按4:2比例混合，在樹脂包裹下形成致密微結構，提升表面硬度至1H（鉛筆硬度測試）。

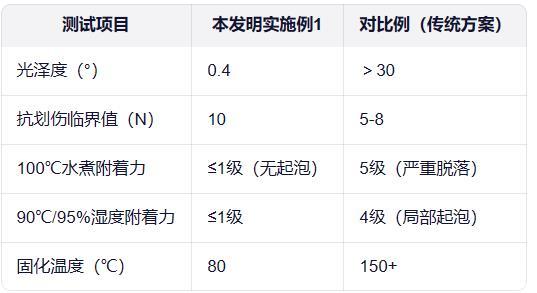

性能驗證：多維度測試結果

失效分析：對比例2（高羥樹脂＜5份）因交聯密度不足，抗劃傷性能僅5N；對比例5（純高羥樹脂）因未反應羥基殘留，水煮后附著力驟降。本發明通過樹脂配比精準控制，兼顧啞光需求與力學性能。

結論：技術突破與應用前景

該涂料通過樹脂協同設計、表面張力管理與低溫固化工藝，系統解決了不銹鋼喇叭網涂層的抗劃傷、耐水性與厚膜適配性難題。其核心價值在于：

能耗降低：固化溫度從150℃降至80℃，設備投資減少40%。

性能提升：抗劃傷閾值突破10N，滿足高端消費電子防護需求。

工藝兼容性：啞光（＜1°）與厚膜（20-23μm）的協同實現，適配精密蝕刻工藝。

未來可拓展至航空航天、醫療器械等對涂層耐久性要求嚴苛的領域，推動水性涂料在高附加值場景的規模化應用。
