合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——結果與討論
> 高鹽油藏下兩性/陰離子表面活性劑協同獲得油水超低界面張力的方法（二）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發泡性能影響（二）
> 基于懸滴法測量硅油黏滯液體的表面張力系數——結果與討論、結論
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（二）
> ?強子夸克相變的表面張力數值變化研究（一）
> 基于涂料樹脂表面張力分析漆膜縮孔產生原因
> 應用熒光顯微鏡研究了蛋白質在氣-水界面的組裝——結論、致謝！
> 納米熔鹽形成機理、表面張力測定及影響因素研究（二）
> 純水表面張力與液膜拉伸形變量關系|純水表面張力測試數據
推薦新聞Info
-
> 振蕩頻率、濃度、油相、界面張力對陰離子表面活性劑HABS和PS界面模量的影響（三）
> 振蕩頻率、濃度、油相、界面張力對陰離子表面活性劑HABS和PS界面模量的影響（二）
> 振蕩頻率、濃度、油相、界面張力對陰離子表面活性劑HABS和PS界面模量的影響（一）
> 3種助劑對螺蟲乙酯和聯苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（三）
> 3種助劑對螺蟲乙酯和聯苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（二）
> 3種助劑對螺蟲乙酯和聯苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（一）
> 利用LB膜分析儀技術制備納米環組裝陣列，得到一種具有結構色的材料
> 覆蓋有疏水網的開放管道液體輸運穩定性研究（下）
> 覆蓋有疏水網的開放管道液體輸運穩定性研究（上）
> 水、常溫液態金屬等9種流體對液滴碰撞壁面影響的數值研究（三）
各種共存陽離子的水化能力、稀土萃取過程的界面鹽效應微觀機制研究
來源： 《中國有色金屬學報》 瀏覽 286 次 發布時間:2025-08-05
摘要： 萃取過程的界面鹽效應影響目標待萃離子與萃取劑分子間相互作用的微觀機理一直是爭論的焦點。本文采用LB膜、動態界面張力表征和分子動力學模擬等手段,研究了水溶液中與稀土離子共存的NH4+、K+、Na+、Mg2+、Ca2+、Al3+、Fe3+等陽離子競爭擴散和界面吸附行為對目標稀土Er3+離子的影響規律,探討了界面鹽效應的微觀機制。結果表明:各種共存陽離子的水化能力及其競爭吸附行為差異是影響P507萃取劑分子與Er3+離子間相互作用的重要因素。共存陽離子及其濃度變化不僅影響Er3+離子向界面的擴散速率,而且影響其與P507分子的相互作用強度。在低鹽濃度區,各種共存陽離子的影響服從NH4+>K+>Na+>Mg2+>Ca2+>Al3+>Fe3+順序。共存陽離子的競爭水化效應是決定Er3+離子向界面擴散速率的關鍵因素。在高鹽濃度區,共存陽離子的影響與上述相反,服從Fe3+>Al3+>Mg2+>Na+>K+>NH4+順序。高濃度共存陽離子具有更強的競爭吸附效應,對Er3+離子的擴散速率及其界面吸附產生明顯的抑制作用。
研究背景
離子型稀土礦廣泛分布于我國南方地區，是一種富含中重稀土元素的重要戰略資源。目前，采用原地浸礦技術處理離子型稀土礦是工業上的主流工藝。為了解決硫酸銨鹽浸礦的氨氮污染問題，前人探索了鎂鹽、鋁鹽和鐵鹽等非銨浸出劑替代硫酸銨的可行性。但是，由于浸礦液成分十分復雜，以碳酸氫銨分步除雜和沉淀稀土的方法從離子型稀土礦原地浸礦液中富集回收低濃度稀土仍存在諸多問題：不僅浸礦液中各種共存離子會與稀土共沉淀，導致后續稀土分離提純工序繁雜、稀土產品純度低，而且沉淀劑消耗量大、稀土沉淀不完全、工藝成本高。近年來，隨著稀土提取環保要求的逐步提高，以溶劑萃取法替代傳統銨鹽沉淀工藝實現離子型稀土礦“浸萃一體化”已成為新的研發熱點。
北京科技大學黃焜教授團隊研發提出一種基于氣泡支撐有機萃取劑油膜的新型萃取方法，實現了從離子型稀土礦浸礦液中選擇性萃取和富集分離低濃度稀土離子。但是，由于浸礦液成分復雜、稀土濃度低，萃取過程各種共存離子干擾稀土分離行為的內在機制不清楚，如何發揮新方法的優勢尚需進一步深入研究。另外，新方法也發現許多不同于傳統攪拌萃取的新現象。例如，使用伯胺N1923萃取分離稀土過程中，稀土與共存鋁離子間分離系數可高達44.89，而通常的油水兩相攪拌萃取法，其分離系數僅為1.99。據推測，新方法強化分離的現象可能與共存陽離子在有機萃取劑薄層液膜表面的增強鹽效應有關。共存陽離子的競爭水化和吸附將導致稀土離子對界面的親和能力發生顯著變化。因此，深入研究和揭示萃取過程油水兩相界面處鹽離子效應影響稀土離子分離行為的內在機制，不僅對于發展基于鼓泡油膜萃取新方法實現離子型稀土礦的“浸萃一體化”具有積極推動作用，而且有利于豐富現有萃取冶金和界面化學知識體系，提出更廣泛的普適科學理論。
本文根據離子型稀土礦原地浸礦液的成分組成，選擇NH4+、Na+、K+、Mg2+、Ca2+、Al3+、Fe3+等離子為共存陽離子的代表，Er3+離子作為鑭系重稀土的代表。采用LB膜技術測定不同種類陽離子與稀土Er3+離子共存時的P507 分子單層Δπ?t 曲線，研究水溶液中與稀土離子共存的不同種類陽離子的競爭擴散和吸附行為對稀土離子與P507 分子相互作用的影響規律。通過動態界面張力實驗表征、結合分子動力學模擬，解釋了共存陽離子競爭吸附影響稀土萃取分離選擇性的界面鹽效應及其作用機制。

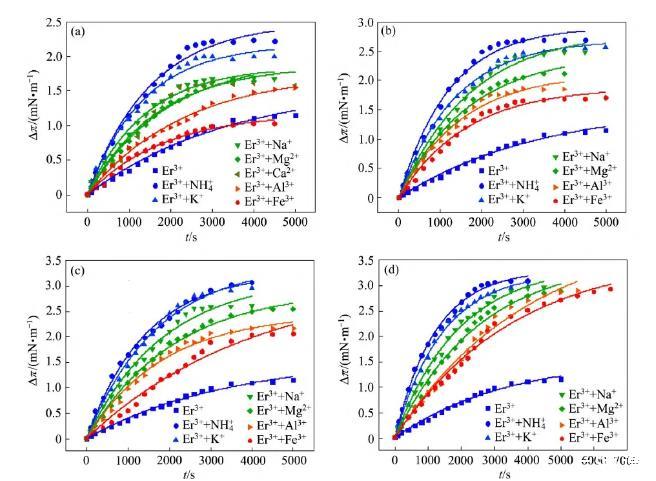

圖1為鉺離子與不同鹽陽離子的二元混合水溶液表面P507單分子膜的Δπ?t曲線。
圖1 亞相中注入鉺離子與鹽陽離子的二元混合溶液后P507 單分子膜的Δπ?t曲線
由圖1可見，與稀土Er3+離子共存的鹽陽離子種類不同，對應的P507 單分子膜的表面壓增加速率以及其達到平衡時的平衡值也不同，且隨共存鹽陽離子濃度的增加呈明顯梯度變化規律。我們猜想，這可能與界面處鹽陽離子與Er3+離子發生競爭吸附有關。Δπ 值隨時間延長不再變化的平衡值Δπe取決于界面處P507分子與水相中Er3+離子及各種共存陽離子的相互作用平均強度，而Δπ 值達到平衡前隨時間的增加速率k'與不同陽離子向界面擴散的速率有關。兩者均與共存鹽陽離子的種類及其濃度密切相關。
研究結論
(1) 水溶液中，與稀土離子共存的各種陽離子水化能力及其競爭吸附行為對界面處P507萃取劑分子與稀土離子間相互作用具有重要影響。各種共存陽離子的影響與Hofmeister離子序密切相關。
(2) 低鹽濃度區，共存陽離子對稀土Er3+離子向界面的擴散速率、以及Er3+離子與界面處P507分子相互作用強度的影響服從NH4+＞K+＞Na+＞Mg2+＞Ca2+＞Al3+＞Fe3+順序，共存陽離子競爭Er3+離子水化殼層的能力越弱，其濃度增加導致的大多數Er3+離子鹽析脫水及親界面效應反而越強。高鹽濃度區的行為則與上述相反，服從Fe3+＞Al3+＞Mg2+＞Na+＞K+＞NH4+ 順序，共存陽離子的親水性越強，其通過水橋氫鍵與界面處P507分子競爭相互作用的能力越強，共存陽離子濃度增加對Er3+離子向界面擴散和吸附產生明顯抑制作用。
(3) 在低鹽濃度區，共存陽離子的競爭水化效應是決定Er3+離子擴散吸附速率的關鍵因素；而在高鹽濃度區，共存陽離子的競爭擴散和吸附效應對Er3+離子向界面擴散吸附速率的影響占據了主導地位。
(4) 本文工作為深入認識共存離子競爭擴散和吸附行為影響稀土離子萃取和分離選擇性的本質機理提供了新見解，也為發展基于界面過程強化的氣泡支撐液膜萃取新方法，通過調控水溶液中共存鹽離子種類和濃度配比，實現目標稀土離子選擇性萃取分離提供了新思路。
